Неожиданно заказали такую штуку в один из баров г. Алматы.
Табло, 24 секции со светодиодной лентой. На каждой секции нарисован напиток. Бармен выдает кнопку на радиоуправлении, игрок нажимает, и на рулетке выпадает название коктейля в случайном порядке.
Изначально спрашивали про ардуину, но я, являясь противником этой системы, предложил сделать плату на отдельном контроллере. Выбор упал на ATtiny24/44/84. Для расширения количества ног используется 3 сдвиговых регистра 74HC595.
Ток на одну секцию, как мне сказали, должен был быть порядка 1.5 А, для этих целей подобрал сдвоенные мосфеты AO4824 в корпусе SO8. Помимо секций с напитками есть еще центральная секция с логотипом бара. В демонстрационном режиме она плавно меняет яркость.
Радиомодуль взял готовый, китайский.
На все ушло 4 дня, от идеи до реализации.

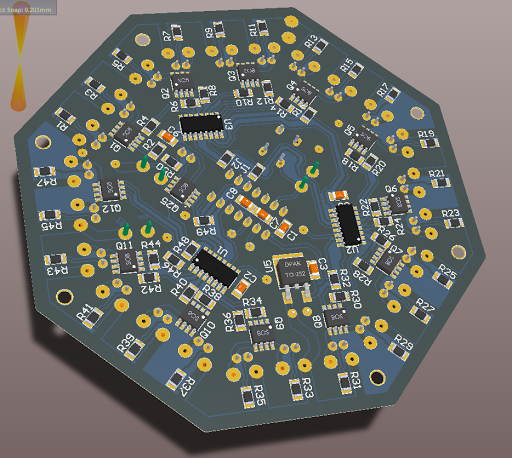

Картинка из альтиума:
![[IMG]](https://lh3.googleusercontent.com/-sIKKWUaWi9Q/Vm6g9LpUYmI/AAAAAAAAVhA/kh8rBajUidI/s512-Ic42/alco-pcb-1.png)
![[IMG]](https://lh3.googleusercontent.com/-2FIm1mBLddU/Vm6hRapp8EI/AAAAAAAAVhI/M0FOr400mBc/s512-Ic42/alco-pcb-2.png)
Производство ПП стандартно - лут и маркер, чтобы раствор не обеднять лишний раз)
![[IMG]](https://lh3.googleusercontent.com/-B6Bq-YVDuUw/Vm_bGudpiZI/AAAAAAAAVh4/28FYE8Si6EE/s800-Ic42/20151214_223527.jpg)
После травления (часть больших полигонов немного поедена, но не критично):
![[IMG]](https://lh3.googleusercontent.com/-kXsX-CkEJB8/Vm_bGrwIDRI/AAAAAAAAViI/AM7zjKF57EA/s800-Ic42/20151214_230251.jpg)
![[IMG]](https://lh3.googleusercontent.com/-l3eoR7J7c1Q/Vm_bHBNzyrI/AAAAAAAAViA/NE4dkGHNLNU/s800-Ic42/20151214_230257.jpg)
Надо было сделать расстояние между землей чуть больше, при пайке большая вероятность кз) - учту при проектировании следующих ПП.
![[IMG]](https://lh3.googleusercontent.com/-Kyavg8BDebw/Vm_bHa2XAkI/AAAAAAAAViM/pi1RtG1iW2s/s800-Ic42/20151214_230304.jpg)
Готовая плата, извиняюсь, не хватило нескольких клемм, в городе не нашли больше)
![[IMG]](https://lh3.googleusercontent.com/-QEhPlJQpGAM/Vm_bHpvMfyI/AAAAAAAAViQ/aW9Gcj9vF2I/s800-Ic42/20151215_134330.jpg)
![[IMG]](https://lh3.googleusercontent.com/-H1UiQ1M73rE/Vm_bH1B-LCI/AAAAAAAAViY/kOYCwwopQXY/s800-Ic42/20151215_134352.jpg)
